AUTOMÁTICO de CAIXA D'ÁGUA

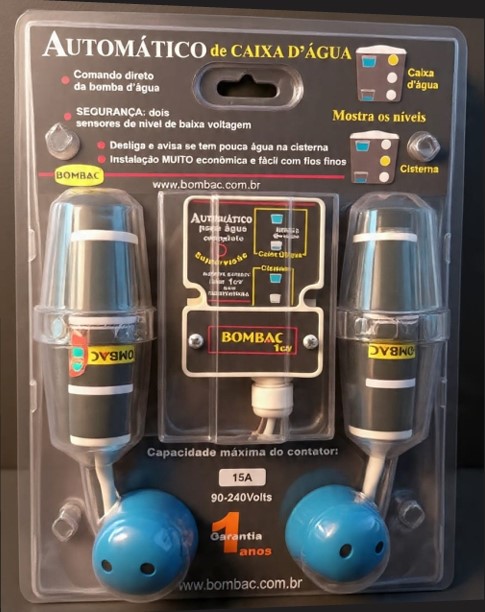

O equipamento inclui:

Comando: com indicadores de nível e contatora para acionar a bomba.

Dois sensores de nível: para a caixa d'água e cisterna.

Descrição:

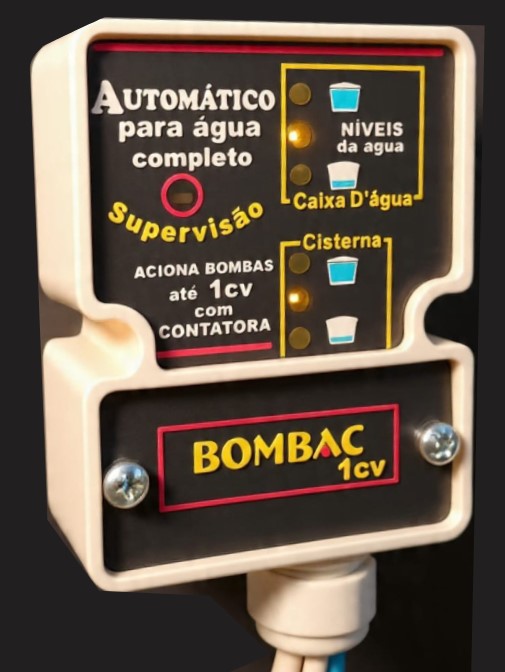

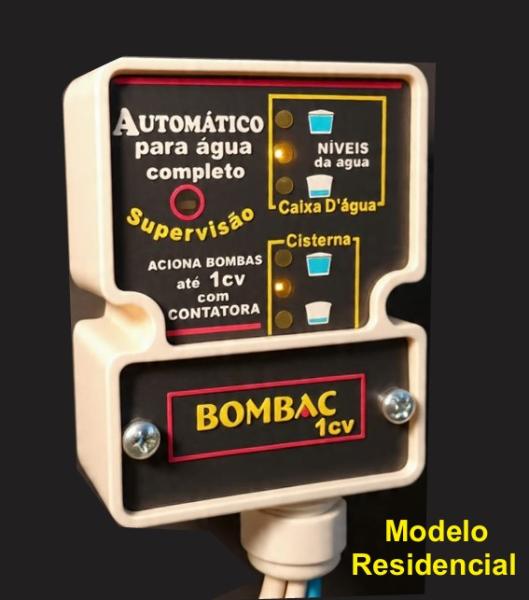

O Comando aciona diretamente a bomba d'água e infoma os niveis da água na caixa d'água e na cisterna com três Leds para cada uma. Um Led de avisos mostra se a bomba está ligada, e se há falta de água na cisterna. Pode incluir um acessório opcional que protege a bomba d'água contra problemas.

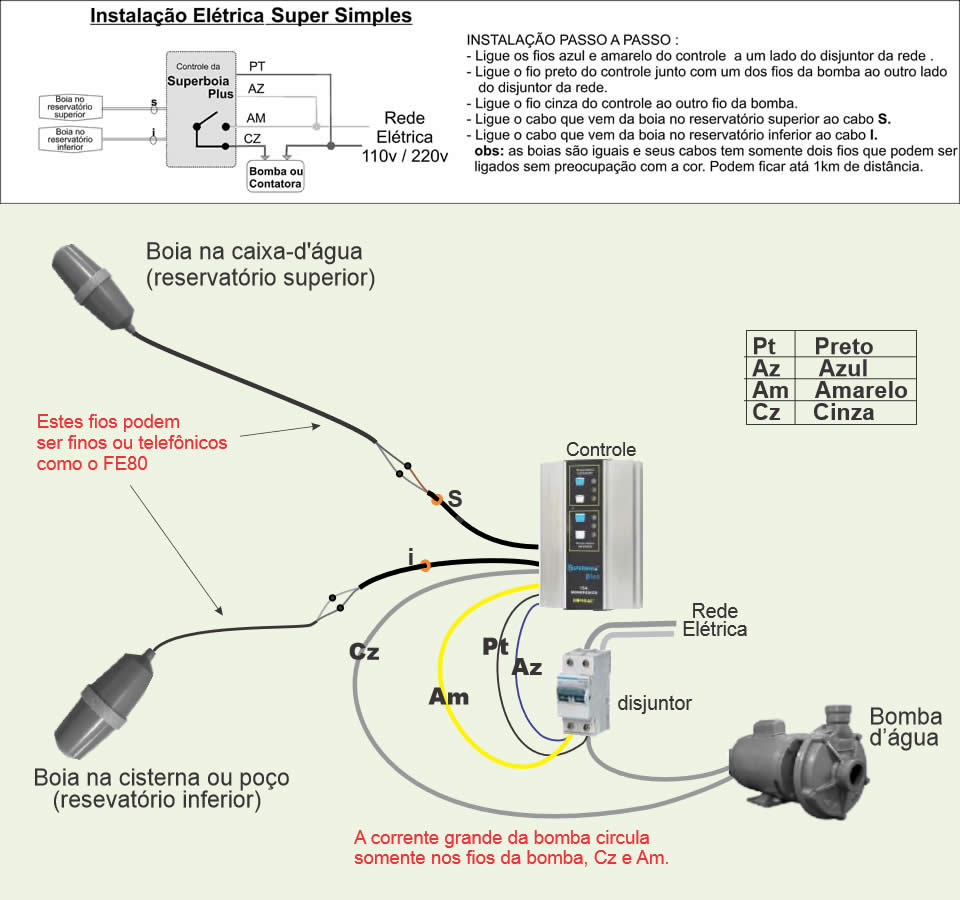

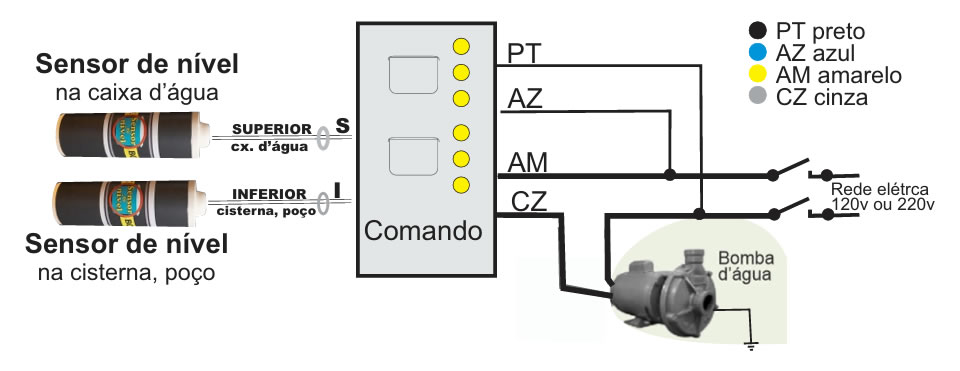

Os dois Sensores de nível funcionam com voltagem pequena, (12volts), o que impede choques elétricos perigosos nos reservatórios e em toda extensão dos fios que os ligam ao comando. Como a corrente grande da bomba não passa nestes fios, não há perdas de energia, a conta de luz diminui e a distância dos reservatórios pode ser grande. Os sensores são iguais, funcionam tanto na caixa dagua como na cisterna e sem necessidade de selecionar fios. Também são mais fáceis de instalar porque são cabos com apenas 2 fios finos. O trabalho e o custo da instalação diminui.

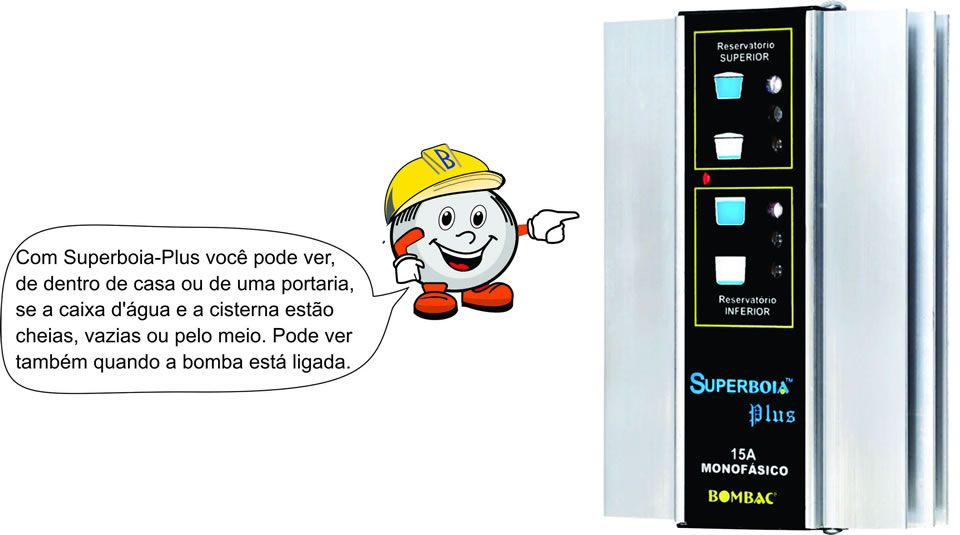

O Automático de Caixa-d'água Bombac permite visualizar de dentro de sua casa ou da portaria do prédio, quando a cisterna e caixa dagua estão cheias, vazias ou em um nível intermediário. Também avisa com outro Led, quando a bomba está ligada e se há falta de água na cisterna. Pode inlcuir um Módulo Protetor de bomba”, que evita danos grandes por excesso de temperatura nos casos de desgaste de peças na bomba d'água, como o anel de vedação, selo mecânico, rolamentos, buchas ou por operação inadequada, registro fechado, etc...

Notas: A maioria dos dispositivos que visam o controle de bomba utilizam micro-chaves com contatos mecânicos que sofrem desgastes. Exemplos destes dispositivos são: Eletroboia, Chave de nivel tipo boia, Boia eletrica, Boia de nivel , Automatico de Nivel , Automatico de Boia, Os sensores de nível Bombac são capacitivos não possuem contatos mecâncos e são muito duráveis.

CARACTERÍSTICAS:

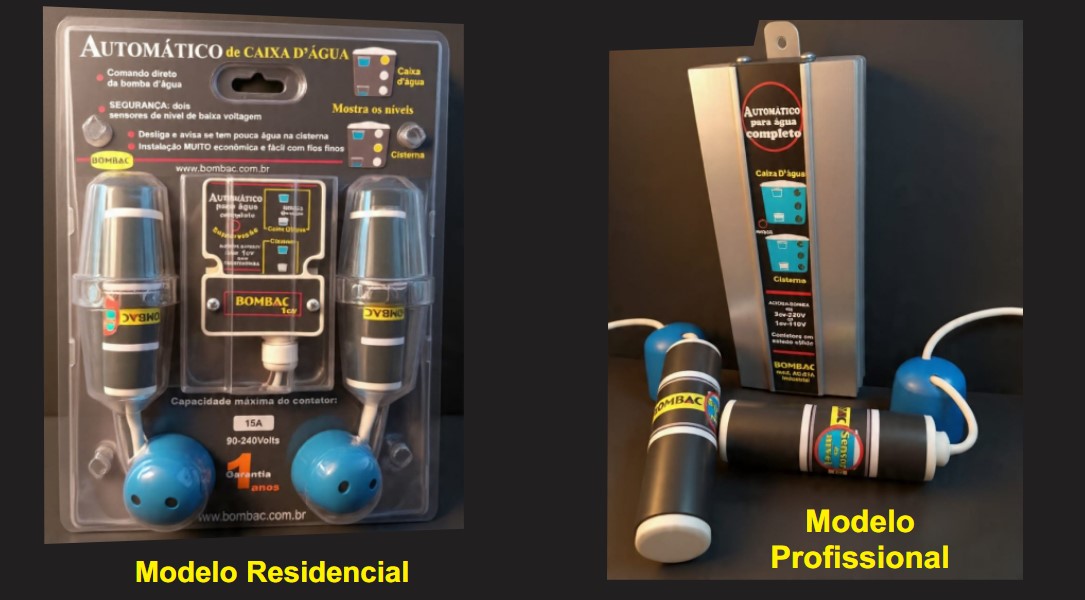

Potência máxima da bomba - Modelo Residencial: até 1cv em 110v ou 220v. Modelo Profissional: até 3cv em 220v.

Garantia contra defeitos de fabricação - 1 ano

Assistência técnica - feita diretamente pela fábrica com remessa pelos correios.

Cabos até os reservatórios - (NÃO INCLUSOS) Cabo manga com dois fios #22AWG ou #24AWG, ou fio paralelo, ou fio telefônico (FE-80 ou FE-100).

Distância máxima do comando aos reservatórios - Até 800m sem perdas elétricas. Para distâncias maiores consulte nossa engenharia.

Materiais - Atóxicos (não contém mercúrio)

Voltagem - Bivolt 90 a 240 Volts

Sensores - Duráveis (sem chaves nem mecanismos)

Avisos

1 - Bomba ligada: Led aviso piscando regularmente

2 - Cisterna ou poço vazio : Led aviso piscando de 2 em 2

DOWNLOADS

Manual Superboia-Plus 15A-2B

Manual Superboia-Plus-Trifasico

Manual Superboia-Plus-Trifasico

Entenda porque Bombac economiza

Operação e uso da Super Boia Eletronica

11/10/2018 11:44:14 - jose

Bom dia. Tenho uma bomba em utilização 1/2 Hp DANCOR e uma reserva 1 Hp Schinneider, ambas são ligadas em 220v. Qual a opção devo escolher " modelo de corrente máxima" para atender a minha instalação?

O modelo do Bombac-Superboia-Plus adequado para suas bombas pode ser o "Mono 15A". Para ambientes industriais, condomínios, industrias, comercio ou repartições veja Bombac-Predial.

11/10/2018 11:44:14 -

Boa Noite. Tenho uma bomba submersa que enche a caixa dàgua e uma piscina, daria para além dela ligar quando a caixa dàgua estivesse vazia eu liga-la manualmente para encher a piscina? Grato pela atenção.

O modelo Superboia-Plus não é possível este acionamento manual. Você terá que escolher outro modelo que permite acionamento manual: -Bombac-Supervisor -Bombac-Premium Verifique a corrente nominal de sua bomba para saber o modelo correto que suporta sua bomba. Qualquer outra duvida entre em contato, Equipe Bombac

11/10/2018 11:44:14 -

Posso usar duas bóias superior na mesma bomba, é duas caixas separadas

A bomba envia água para as duas caixas na mesma tubulação ? Como você irá dizer que a água vai entrar em uma ou em outra caixa ?

11/10/2018 11:44:13 - Sergio

Me explica como são os Leds indicadores de nível deste Superboia-Plus.

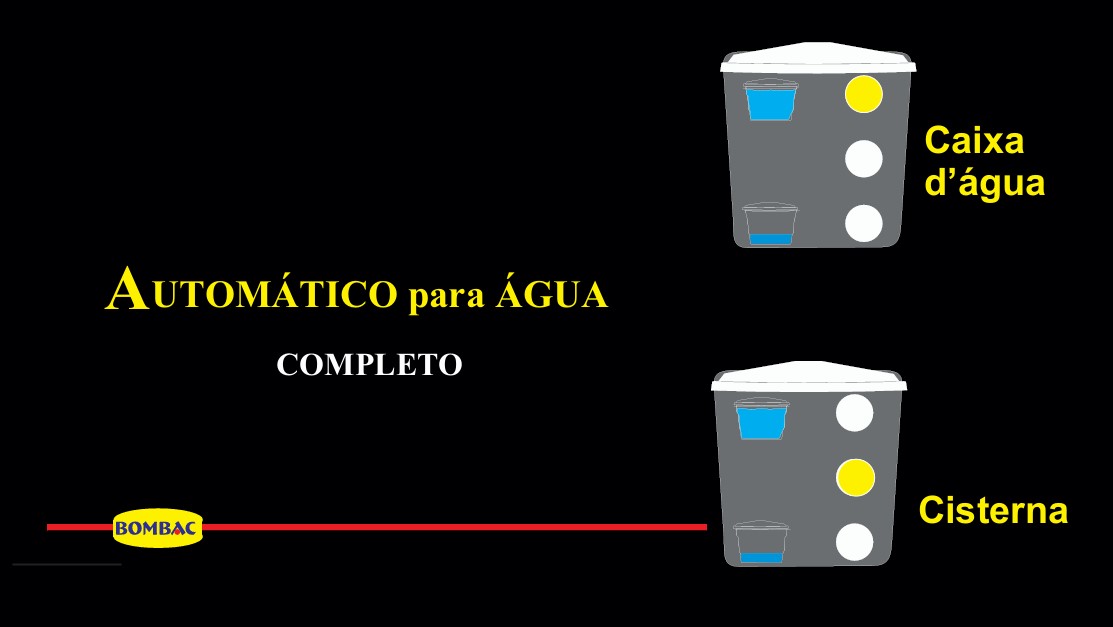

Cada conjunto de 3 Leds indicam a posição da água no reservatório correspondente: - O Led inferior indica que o reservatório está vazio - O Led do meio indica que o reservatório está em um nível intermediário - O Led superior indica que o reservatório está cheio O Led Vermelho indica avisos ( Bomba Ligada-UM pisca, Reservatório INFERIOR vazio-DOIS piscas) Desejando um precisão maior na medição de nível, voce pode adquirir o modelo Bombac-Nível que te informa nível no reservatório com 5 Leds. E se quiser precisão ainda maior, adquira o modelo Bombac-Premium que te informa numéricamente o Nível no reservatório com resolução de 10cm.

11/10/2018 11:44:13 -

Tenho um reservatório enterrado com 6.000 litros e uma caixa de água com 3.000 litros. Possuo uma bomba anauger submersa no reservatório. Ligo a bomba com disjuntor. Como faço as ligações para a bomba desligar ou quando o reservatório inferior estiver vazio ou quando a caixa estiver cheia. tem que ser um ou outro fator. Obrigado e necessito da voltagem 220v

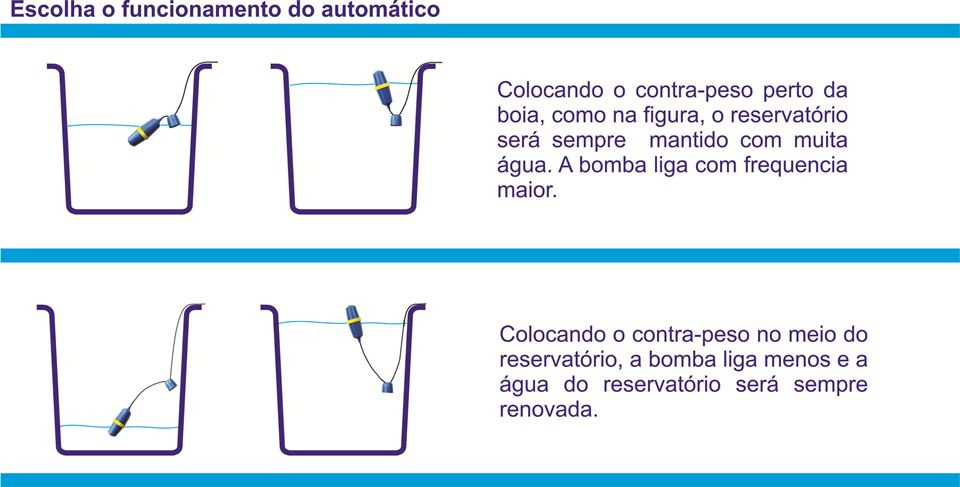

Prezado Marcelo, Com a Superboia-Plus você recebe duas boias, uma para o reservatório SUPERIOR e outra para i INFERIOR. Quando a boia SUPERIOR estiver baixa ele aciona a bomba e quando estiver alta desliga a bomba, a INFERIOR trabalha de forma invertida, quando estiver alta deixa a bomba ligar e quando estiver baixa impede o acionamento da bomba. desta forma você estará garantindo um bom funcionamento automático de seu abastecimento de água e ainda poderá visualizar o nível dos reservatórios em três estágios ( vazio / intermediário / cheio ).

11/10/2018 11:44:13 - Sergio

Vocês tem dados de MTBF para esta Superboia-Plus? Trabalho em uma construtora, gostei do sistema e parabenizo a equipe.

Prezado Carlos, obrigado pelo interesse. A instalação mais antiga foi feita hà 4 anos e está funcionando, sem ter tido nenhum atendimento. Portanto não temos dados para tempos maiores. Já vendemos quase mil destes equipamentos e dos 2% destes que vieram para manutenção, em aproximadamente 80% verificamos que a falha foi na instalação dos mesmos. Por este motivo estamos melhorando nossos informes técnicos com manuais e vídeos explicativos. Tecnicamente não há muito motivo para desgaste do produto, e sua durabilidade média, MTBF, será de muitos anos, porque a boia tem contatos líquidos, não tem mecanismos e a contatora é em estado sólido com durabilidade muito grande, ainda não determinada. Nossos equipamentos foram projetados para durar.

11/10/2018 11:44:13 - Sergio

Gostei da idéia de colocar o painel na área de serviço. Minha bomba é de 1/2cv ligada em 220V e pelo que entendi posso usar o modelo 6Ahi. Estou certo? A caixa da contatora é de plastico, não vai esquentar?

Está certo. A caixa de plástico tem uma chapa de alumínio na parte posterior que serve de dissipador de calor.

11/10/2018 11:44:13 - Sergio

Não está bem explicada a separação de modelos neste site. Não tem exemplos de instalação trifásica no site, nem no manual. O que quer dizer com o modelo Trifásico12A posso ligar uma bomba trifásica diretamente"? Se eu compro este modelo para uma bomba de 3cv trifásica não preciso de mais nada, já está tudo ali? acabou o automático: como é a ligação? ou vou ter que comprar ainda um relé? Sugiro que voces explicarem melhor porque tenho força trifásica e seria bom poder usar uma bomba trifásica que é mais barata e dura mais.

Você tem razão Jorge, vamos providenciar melhores aplicações, desenhos e explanações para os modelos trifásicos. Respondendo a tuas perguntas: Sim, pode ligar sua bomba trifásica de 3cv no modelo 12A diretamente, porque a corrente nominal deste tipo de bomba não deve ultrapassar 9A/fase.Não necessita relé. O manual do equipamento tem exemplos da instalação da bomba, inclusive com equipamentos de proteção de sobre corrente, DR e falta de fase. Mas vamos abrir um espaço em nosso site para colocar estes exemplos e mais informações técnicas gerais. Se quiser, envie seu email para nosso atendimento@bombac.com.br que teremos prazer em enviar o manual e exemplos de instalação

11/10/2018 11:44:13 - Sergio

Estava comprando o Bombac-Nível quando me deparei com este aqui. Mas o nível tem as duas supervisões. Tem um modelo similar que venha com detector de água?

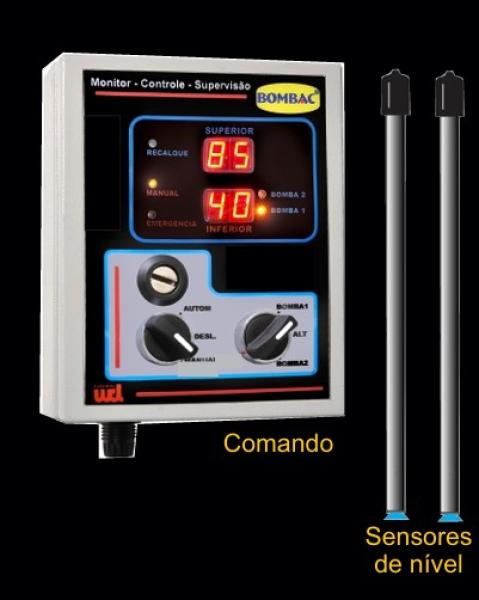

Sim Claudio, chama-se Supervisor. O Bombac-Supervisor é a junção do Superboia-Plus + o Bombac-Noite. Veja no Menu no topo do site.

11/10/2018 11:44:13 -

Bom dia, Eu tenho uma bomba de 1/2 cavalo ligada em 220Volts, Não entendi qual modelo escolher porque o equipamento está sendo mostrado com 2 caras, uma lá em cima na embalagem e parece de aluminio e outra aqui embaixo numa cozinha.

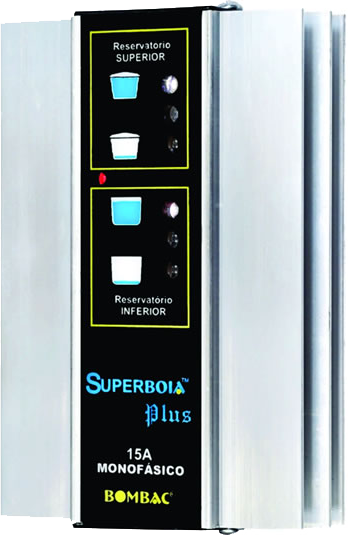

O funcionamento é idêntico, muda apenas a aparência do controle. O Controle do modelo 6Ahi é fabricado com uma caixa de plastico ( como na foto da cozinha ), para bombas de até 6A de corrente nominal. O controle dos modelos para bombas maiores são fabricados em perfil de alumínio. A garantia de 01 ano são para todos os modelos.

11/10/2018 11:44:13 - ORLANDO

Eu adquiri uma Super boia Bombac ou seja com duas boias, porém vou usar apenas uma pois a captação de agua e de um poço semi artesiano. Pergunto: que faço com a outra; se eu isolar os fios corresponde a segunda boia tem problemas?

Prezado Orlando, se a boia que voce não irá utilizar é a INFERIOR, você deve dar um curto no fio INFERIOR e isola-lo. Desta forma o controle da Superboia irá entender que a boia INFERIOR está sempre na posição CHEIA e NÃO irá desligar a bomba caso o seu reservatório INFERIOR estiver vazio.

11/10/2018 11:44:13 -

Bom dia! Bomba Periférica 1/2CV MPS 35 Schulz 127V qual seria o modelo indicado?

Prezada, Obrigado pelo interesse, Você deve verificar em sua bomba qual a corrente nominal que ela consome. O modelo Superboia-Plus 15A suporta até 15 Amperes.

11/10/2018 11:44:13 -

olá! qual o modelo indicado pra uma caixa da água de 5 mil litros?

Ana Patrícia, Se seu reservatório tiver até 3metros de altura, o Superboia-Plus irá lhe atender perfeitamente. Verifique a corrente nominal de sua bomba para selecionar o modelo adequado.

11/10/2018 11:44:13 -

Caros senhores. Estou interessado em adquirir a Bombac, mas quero saber como é tratado, pelo senhores, o assunto garantias. Att. Jorge Luiz

Prezado Jorge Luiz O atendimento de garantia, assistência técnica e vendas é feito agora diretamente pela fabrica com remessa pelos correios. Se constatado defeito de fabricação na garantia, é reembolsado o gasto com o PAC-correio. Com isto o cliente evita filas comuns nos postos de atendimento e não precisa se deslocar até lugares às vezes remotos para encontrar um posto de serviço, recebendo o equipamento direto em sua casa. Obrigado pelo interesse

11/10/2018 11:44:13 - Adailson

Olá eu tenho uma bomba de 1cv da marca shineider do tipo aspirante e uso a voltagem de 220 que tipo de bóia plus presiso.

Superboia-Plus 15A. Aguardamos seu pedido.

11/10/2018 11:44:13 -

Tenho uma bomba trifase de 4 cv, qual modelo me sugere?

Marcos, O modelo Superboia-Plus TRI 12A, foi desenvolvido para controlar bombas trifásicas diretamente(possui uma contatora interna em estado sólido). Suporta 12 amperes por fase. Verifique em sua bomba a corrente nominal por fase.

11/10/2018 11:44:13 -

Amigos, solicito informar qual modelo de sensor comprar para instalação junto com bomba de 1 cv dancor ou shineider. Desde ja agradeço. Att. Carlos

Olá Carlos, Os modelos Bombac são Bi-Volt(90V a 240V). Se for trabalhar em 110V o Modelo 25A é mais adequado, se for 220V pode ser o Modelo 15A.
